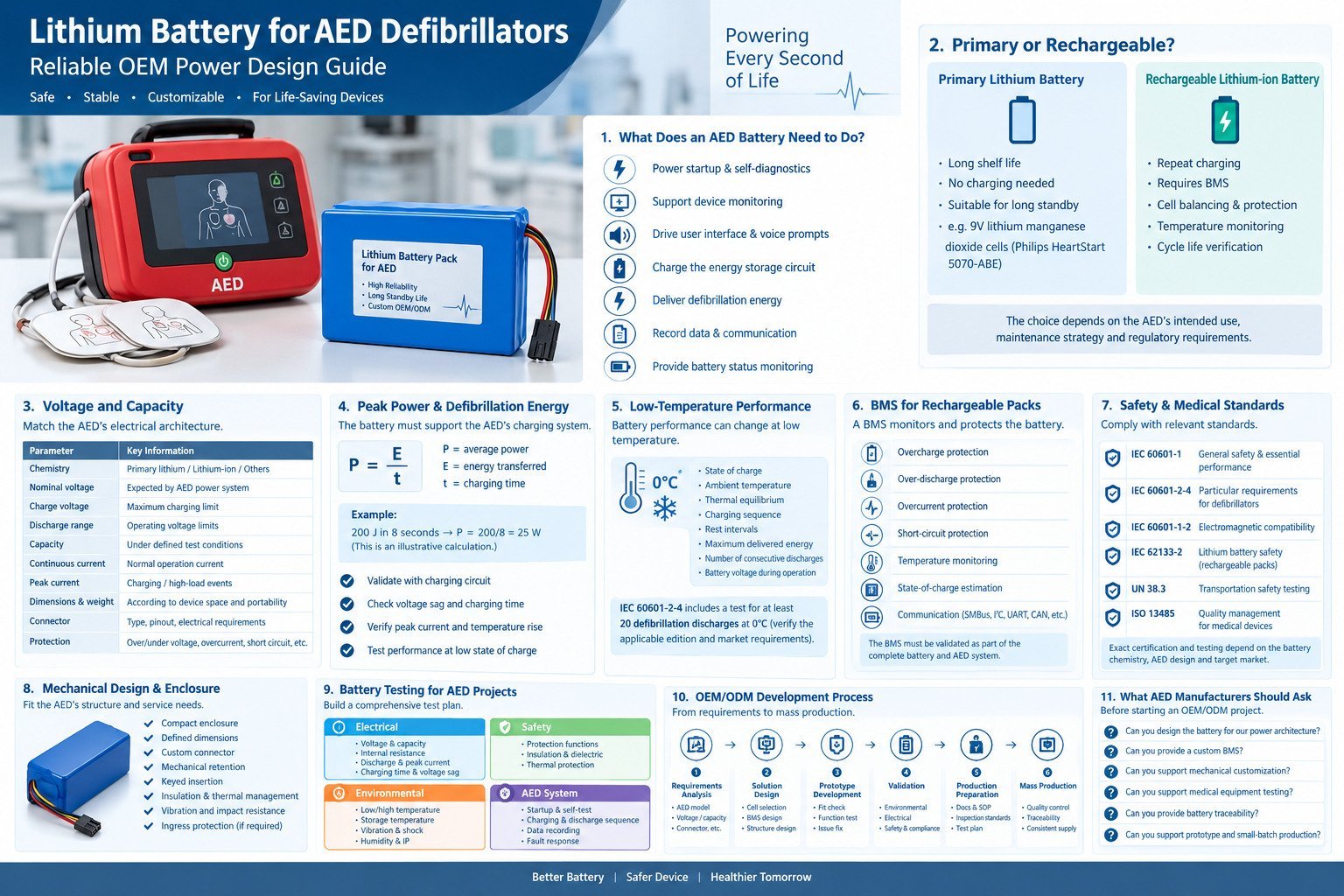

AED 제세동기용 리튬 배터리: 신뢰할 수 있는 OEM 전원 설계 가이드

자동제세동기(AED)는 필요할 때 즉시 응급 처치를 실시할 수 있도록 항상 준비되어 있어야 합니다. 이 기기의 배터리는 매일 수행되는 자가 진단, 기기 모니터링, 충전 회로 작동, 그리고 제세동 에너지 공급을 지원합니다. 따라서 AED 제조업체와 의료기기 개발업체에게 있어 배터리 선정은 단순한 부품 구매가 아니라 제품 설계 시 고려해야 할 중요한 요소입니다.

AED에 적합한 리튬 배터리는 제세동기의 전기적 구조, 작동 조건, 에너지 요구 사항, 안전 제어 장치 및 유지보수 전략과 일치해야 합니다. 또한 배터리 팩은 기기의 설계된 대기 시간과 비상 작동 성능을 지원해야 합니다.

이 가이드에서는 배터리 화학 성분, 전압, 용량, 피크 전력, BMS 통합, 안전 테스트, OEM/ODM 제조 등을 포함하여 맞춤형 AED 리튬 배터리 팩을 설계할 때 고려해야 할 주요 사항들을 설명합니다.

1. AED 배터리는 어떤 역할을 해야 할까요?

AED는 환자의 심장 리듬을 분석하고, 필요한 경우 전기 충격을 가하도록 설계되었습니다. 배터리는 다음과 같은 여러 기능에 전원을 공급합니다:

• 장치 시작 및 자가 진단
• 내부 모니터링 및 준비 상태 점검
• 사용자 인터페이스 및 음성 안내
• 제세동 에너지 저장 회로 충전
• 제세동 시스템을 통한 에너지 전달
• 데이터 기록 및 통신
• 배터리 상태 모니터링

이러한 기능들의 전력 요구 사항은 서로 다릅니다. 전자 기기는 대기 모드에서는 비교적 적은 전력을 소비하는 반면, 충전 회로는 짧은 시간 동안 상당한 전력을 필요로 할 수 있습니다.

이로 인해 두 가지 중요한 설계 요건이 발생합니다. 바로 충분한 저장 에너지와, 용납할 수 없는 전압 강하 없이 필요한 전력을 공급할 수 있는 능력입니다.

또한 배터리는 AED의 충전 시스템과 호환되어야 합니다. 공칭 용량이 충분한 배터리라도 충전 중에 전압이 너무 많이 떨어지거나 보호 회로가 필요한 전류를 차단하는 경우에는 적합하지 않을 수 있습니다.

따라서 배터리 설계는 카탈로그에서 선택한 공칭 전압이나 용량이 아니라, AED의 전기적 요구 사항부터 고려하여 시작해야 합니다.

2. 일회용 리튬 전지인가, 충전식 리튬 전지인가?

AED 제조업체들은 일반적으로 일회용 리튬 전지와 재충전식 리튬이온 배터리 팩이라는 두 가지 배터리 구조를 평가합니다.

1차 리튬 전지

1차 리튬 전지는 일회용으로 설계되었으며 재충전할 수 없습니다. 이 전지는 장기간 대기 상태로 유지되며, 정해진 유지보수 주기가 지나면 배터리 교체가 필요한 자동제세동기(AED)에 유용하게 사용될 수 있습니다.

문서화된 사례로 필립스 하트스타트(Philips HeartStart) 5070-ABE 배터리가 있는데, 이 배터리는 9V 리튬 이산화망간 1차 전지를 사용합니다. 공개된 사양에 따르면 25°C에서 최소 200회의 충격 또는 4시간의 작동 시간을 제공하며, 지정된 보관 조건 하에서 삽입 전 5년의 보관 수명을 갖습니다. 이러한 수치는 해당 특정 배터리 및 AED 시스템에 해당되는 것이며, 모든 1차 리튬 배터리에 적용되는 것은 아닙니다.

1차 전지의 경우, 설계 평가에는 다음 사항이 포함되어야 합니다:

• 유통기한
• 설치 후 대기 수명
• 작동 온도
• 최대 충격 횟수
• 충전 시간
• 누설 및 인클로저 보호
• 운송 및 보관 요건

충전식 리튬이온 배터리

충전식 리튬이온 배터리 팩은 반복적인 충전 및 배터리 교체를 위해 설계된 AED 플랫폼을 지원할 수 있습니다. 이러한 배터리 팩은 전문 응급 장비, 훈련용 장치 및 충전식 전원 아키텍처를 갖춘 시스템에 적합할 수 있습니다.

충전식 팩을 제작하려면 다음과 같은 추가적인 설계 작업이 필요합니다:

• 배터리 관리 시스템
• 충전 제어
• 해당되는 경우 셀 밸런싱
• 과충전 및 과방전 방지
• 온도 모니터링
• 커넥터 및 충전 인터페이스
• 수명 검증

일회용 배터리와 충전식 배터리 중 어떤 것을 선택할지는 AED의 용도, 유지보수 전략, 충전 체계 및 규제 요건에 따라 결정해야 합니다.

3. 전압 및 용량: AED의 전기적 구조부터 살펴보기

배터리의 공칭 전압은 AED의 전원 시스템과 일치해야 합니다.

리튬이온 배터리 팩의 공칭 전압은 전지의 화학 성분과 직렬 연결 방식에 따라 달라집니다. 예를 들어, 공칭 전압이 약 3.6~3.7V인 일반적인 리튬이온 전지를 여러 개 직렬로 연결하여 다중 셀 직렬 팩을 구성할 수 있습니다. 실제 작동 전압은 충전 상태, 부하, 온도 및 전지 특성에 따라 달라집니다.

맞춤형 AED 배터리 사양에는 다음 사항이 명시되어야 합니다:

용량만으로는 배터리가 AED에 전원을 공급할 수 있는지 여부를 판단할 수 없습니다.

예를 들어, 공칭 전압과 암페어시 정격이 동일한 두 개의 배터리 팩이라도 내부 저항, 방전 성능, 온도 특성 및 보호 설정은 서로 다를 수 있습니다. 이러한 차이는 AED의 충전 시간과 작동에 영향을 미칠 수 있습니다.

따라서 배터리 공급업체는 전체 전기 부하 프로파일을 평가해야 합니다.

4. 최대 출력 및 제세동 에너지 전달

AED에 전원을 공급하는 배터리는 해당 장비 제조업체가 지정한 에너지 전달 시스템을 지원해야 합니다.

에너지와 출력의 관계를 간단히 표현하면 다음과 같습니다:

P=EtP=\frac{E}{t}

장소:

• PP 이는 충전 기간 동안의 평균 전력입니다.
• EE 이는 AED의 에너지 저장 시스템으로 전달되는 에너지입니다.
• tt 충전 시간입니다.

실제 배터리 전류는 충전 회로, 변환 효율, 배터리 전압 및 제어 전략에 따라 달라집니다.

예를 들어, AED의 충전 시스템이 8초 동안 200 J의 에너지를 전달한다면, 저장 회로로 전달되는 평균 전력은 다음과 같습니다.

P=2008=25 WP=\frac{200}{8}=25\text{ W}

이는 예시적인 계산일 뿐, 특정 AED에 대한 사양은 아닙니다. 변환 손실과 배터리 전압의 변동으로 인해 배터리 전류가 더 높을 수 있습니다.

또한 설계 시 배터리에 저장된 에너지와 환자에게 전달되는 에너지 간의 차이를 고려해야 합니다. 배터리는 AED의 내부 에너지 저장 시스템에 전력을 공급하는 반면, 제세동기는 전달되는 파형을 제어합니다.

배터리 팩은 AED 충전 회로와 함께 검증되어야 합니다. 이를 통해 다음 사항을 파악할 수 있습니다:

• 충전 중 전압 강하
• 충전 시간의 변동
• 피크 전류 요구 사항
• 보호 회로 차단
• 배터리 온도 상승
• 저 충전 상태에서의 성능

5. 저온 조건에서의 AED 배터리 성능

AED는 구급차, 공공 건물, 직장, 야외 시설 및 기온 변화가 있는 기타 장소에 비치할 수 있습니다.

배터리 성능은 온도에 따라 달라질 수 있습니다. 저온 환경에서는 내부 저항이 증가하고 사용 가능한 용량이 줄어들 수 있습니다. 이러한 현상은 충전 시간과 사용 가능한 충격 횟수에 영향을 미칠 수 있습니다.

IEC 60601-2-4에는 제세동기의 내장형 전원 장치에 대한 구체적인 요구 사항이 포함되어 있습니다. 자주 사용되는 자동제세동기(AED)의 경우, 이 표준은 최대 방출 에너지와 정의된 방전 순서를 사용하여 0°C에서 최소 20회의 제세동 방전을 수행하는 시험을 규정하고 있습니다. 특정 제품 및 시장에 적용되는 개정판과 요구 사항을 확인해야 합니다.

배터리 OEM 업체는 지정된 저온 조건에서 AED 시스템 전체를 평가해야 합니다.

주요 시험 조건은 다음과 같습니다:

• 배터리 잔량
• 주변 온도
• 배터리 열 평형
• 충전 순서
• 휴식 시간
• 최대 전달 에너지
• 연속 퇴원 횟수
• 작동 중 배터리 전압

실온에서 성능이 우수한 배터리라도 저온 환경에서는 추가적인 검증 절차가 필요할 수 있습니다.

6. 재충전식 AED 팩용 배터리 관리 시스템 설계

BMS는 배터리 상태를 모니터링하고 AED 제어 시스템과 통신할 수 있습니다.

충전식 리튬이온 배터리 팩의 경우, 일반적인 BMS 기능에는 다음이 포함됩니다:

과충전 방지

BMS는 셀 전압을 모니터링하여 정의된 한도를 초과하여 충전되는 것을 방지합니다.

과방전 방지

BMS는 전압이 지정된 보호 임계값 아래로 떨어지면 배터리의 연결을 끊을 수 있습니다.

과전류 보호

BMS는 전류를 모니터링하며, 전류가 설정된 보호 한도를 초과할 경우 이에 대응합니다.

단락 보호

이 보호 시스템은 단락 상태가 감지되면 회로를 차단할 수 있습니다.

온도 모니터링

온도 센서는 BMS가 충전 및 방전 상태를 모니터링하는 데 도움을 줍니다.

상태별 요금 추정

배터리 잔량 표시 시스템은 남은 용량을 추정하고 AED에 배터리 상태 정보를 제공할 수 있습니다.

커뮤니케이션

AED의 아키텍처에 따라 배터리는 SMBus, I²C, UART, CAN 또는 다른 인터페이스를 통해 통신할 수 있습니다.

통신 프로토콜은 AED 제조사와 협의하여 결정해야 합니다. 호환되지 않는 통신 프로토콜을 사용하거나 배터리 상태 판정 로직이 잘못된 BMS의 경우, AED가 배터리 팩을 인식하지 못할 수 있습니다.

응급 의료 기기의 경우, BMS는 전체 배터리 및 AED 시스템의 일부로서 유효성 검증을 받아야 합니다.

7. 배터리 안전 및 의료 기기 기준

AED 배터리 개발에는 배터리 안전 요구사항과 의료용 전기 장비 요구사항이 모두 포함됩니다.

IEC 60601-1

IEC 60601-1은 의료용 전기 기기의 기본 안전 및 필수 성능에 대한 일반 요구 사항을 규정하고 있습니다. 이 표준은 해당 부수 표준 및 세부 표준과 함께 고려되어야 합니다.

IEC 60601-2-4

IEC 60601-2-4는 심장 제세동기에 대한 구체적인 요구 사항을 다루고 있습니다. 여기에는 배터리 지원 작동 등을 포함한 필수 성능과 관련된 요구 사항이 포함되어 있습니다.

IEC 60601-1-2

이 표준은 의료용 전기 기기의 전자기 호환성에 대해 규정하고 있습니다. 해당되는 경우, 배터리 팩 및 관련 전자 장치는 AED 시스템의 일부로 평가되어야 합니다.

IEC 62133-2

IEC 62133-2는 휴대용 밀폐형 2차 리튬 배터리에 대한 안전 요구 사항을 규정하고 있습니다. 이 표준은 배터리 설계 및 적용 가능한 규제 절차에 따라 재충전식 리튬이온 배터리 팩에도 관련될 수 있습니다.

UN 38.3

UN 38.3 시험은 리튬 배터리 운송과 관련이 있습니다. 이 시험은 고도 시뮬레이션, 열 시험, 진동, 충격, 외부 단락, 해당되는 경우 충돌 또는 압착, 재충전식 배터리의 과충전, 강제 방전 등 운송과 관련된 시험 요건을 다룹니다.

ISO 13485

ISO 13485는 의료기기를 위한 품질 경영 표준입니다. 의료기기 공급망 내에서 활동하는 자동심장충격기(AED) 제조업체 및 배터리 공급업체의 경우, 제품 및 규제상 책임에 따라 품질 시스템 요구 사항을 검토해야 합니다.

구체적인 인증 및 시험 요건은 배터리 화학 성분, AED 설계, 목표 시장 및 적용 가능한 규제 절차에 따라 달라집니다. 배터리 공급업체는 배터리 인증서만으로도 전체 AED의 규정 준수 여부가 자동으로 입증된다고 가정해서는 안 됩니다.

8. 기계 설계 및 배터리 케이스

AED 배터리는 기기의 기계적 구조 및 사용 요건에 부합해야 합니다.

맞춤형 배터리 팩을 제작하려면 다음이 필요할 수 있습니다:

• 컴팩트한 인클로저
• 배터리 치수 규정
• 맞춤형 커넥터
• 기계적 고정
• 키 기반 삽입
• 배터리 식별
• 잘못된 설치로부터의 보호
• 셀과 전도성 부품 사이의 절연
• 열 관리
• 진동 및 충격에 대한 내성

배터리 케이스는 AED의 작동 환경에 맞춰 설계되어야 합니다.

예를 들어, 구급차용으로 설계된 배터리는 운송 중 발생하는 진동과 온도 변화를 견뎌내야 할 수 있습니다. 반면, 실내 작업장용 자동심폐소생기(AED)에 사용되는 배터리는 다른 환경적 요구 사항을 충족해야 할 수 있습니다.

방진·방수 등급이 필요한 경우, 배터리 케이스와 AED 하우징을 함께 평가해야 합니다.

IEC 60601-1에는 배터리 표시 및 교체와 관련된 요구 사항이 포함되어 있습니다. 리튬 배터리를 잘못 교체할 경우 용납할 수 없는 위험이 발생할 수 있는 경우, 적절한 경고 및 교체 지침을 제공해야 합니다.

9. AED OEM 프로젝트를 위한 배터리 테스트

테스트는 설계 초기 단계부터 계획해야 합니다.

적절한 검증 프로그램에는 다음 영역이 포함될 수 있습니다.

전기 시험

• 정격 전압 검증
• 용량 테스트
• 내부 저항 측정
• 지속 방전 시험
• 피크 전류 시험
• 충전 시간 확인
• 전압 강하 평가

안전 시험

• 과충전 방지
• 과방전 방지
• 과전류 보호
• 단락 보호
• 온도 보호
• 해당되는 경우, 절연 및 유전체 시험

환경 시험

• 저온 작동
• 고온 작동
• 보관 온도
• 진동
• 기계적 충격
• 습도
• 해당되는 경우 외장 보호

AED 시스템 테스트

배터리는 실제 AED 또는 적절한 대표 시험 시스템에서 테스트해야 합니다.

테스트 프로그램에는 다음이 포함될 수 있습니다:

1. 승인된 충전 절차에 따라 배터리를 완전히 충전하십시오.
2. AED에 배터리를 장착하십시오.
3. 시동 및 자가 진단 동작을 확인하십시오.
4. 지정된 환경 조건에서 AED를 작동하십시오.
5. 정의된 충전 및 방전 순서를 실행하십시오.
6. 충전 시간, 배터리 전압, 전류 및 온도를 기록하십시오.
7. 충전 상태가 다른 조건에서 테스트를 반복하십시오.
8. 배터리 및 AED 오류 대응을 평가합니다.

정확한 시험 절차를 위해 AED 제조사는 해당 표준 및 제품별 검증 계획을 따라야 합니다.

10. OEM/ODM 맞춤형 AED 배터리 개발 과정

배터리 제조업체는 체계적인 OEM/ODM 개발 프로세스를 통해 AED 프로젝트를 지원할 수 있습니다.

1단계: AED 관련 요건 파악하기

이 AED 제조사는 다음 사항에 대한 정보를 제공합니다:

• AED 모델
• 전원 아키텍처
• 배터리 유형
• 전압 범위
• 용량 목표
• 충전 방법
• 최대 충전 시간
• 필수 작동 시간
• 충격 횟수
• 작동 온도
• 배터리 치수
• 커넥터
• 통신 요구 사항

2단계: 배터리 용액 설계

엔지니어링 팀은 적합한 셀 화학 성분, 셀 구성, BMS 아키텍처, 기계적 구조 및 전기적 보호 기능을 평가합니다.

충전식 배터리의 경우, 설계에 맞춤형 BMS 및 충전 인터페이스가 포함될 수 있습니다.

3단계: 시제품 개발

공급업체는 기계적 장착 적합성 점검 및 전기적 평가를 위해 배터리 시제품을 준비합니다.

시제품 테스트를 통해 다음과 같은 문제점을 파악할 수 있습니다:

• 커넥터 배치
• 배터리 치수
• 현재 역량
• 충전 특성
• 기온 상승
• AED 배터리 인식

4단계: 공학적 검증

배터리와 AED는 승인된 검증 계획에 따라 함께 테스트됩니다.

이 단계에는 환경 시험, 전기 시험, 안전 검증 및 관련 의료 기기 규정 준수 업무가 포함될 수 있습니다.

5단계: 제작 준비

설계 승인이 완료되면, 공급업체는 제조 문서, 검사 기준, 조립 절차 및 생산 테스트 요건을 마련합니다.

6단계: 양산 및 품질 관리

생산 검사에서는 배터리 구성, 셀 일관성, 용접 품질, BMS 기능, 전기적 성능 및 최종 외관을 확인해야 합니다.

의료 기기의 경우, 생산의 일관성을 유지하고 공급업체의 책임을 관리하기 위해서는 추적 가능성과 문서화된 품질 관리가 중요합니다.

11. AED 제조업체가 배터리 공급업체에 물어봐야 할 사항

OEM/ODM 프로젝트를 시작하기 전에, AED 제조업체는 공급업체에 다음 사항을 문의해야 합니다:

당사의 AED 전원 아키텍처에 맞춰 배터리를 설계해 주실 수 있나요?

공급업체는 전압, 용량, 피크 전류, 충전 요건 및 배터리 보호 기능을 평가할 수 있어야 합니다.

맞춤형 BMS를 제공해 주실 수 있나요?

충전식 배터리 팩의 경우, BMS 설계에는 보호 임계값, 온도 모니터링, 배터리 식별 및 통신 기능이 포함될 수 있습니다.

기계적 커스터마이징을 지원해 주실 수 있나요?

공급업체는 배터리 케이스, 커넥터, 치수 및 장착 구조를 설계할 수 있어야 합니다.

의료 기기 테스트를 지원해 주실 수 있나요?

공급업체는 어떤 시험을 자체적으로 수행할 수 있고, 어떤 시험은 외부 실험실이나 시험 기관의 도움이 필요한지 설명해야 합니다.

배터리 추적 정보를 제공해 주실 수 있나요?

OEM 프로젝트의 경우, 추적 가능성에는 셀 배치 정보, 생산 기록, 검사 결과 및 배터리 식별 정보가 포함될 수 있습니다.

시제품 및 소량 생산을 지원해 주실 수 있나요?

유연한 개발 프로세스는 AED 제조업체가 양산에 착수하기 전에 배터리를 평가하는 데 도움이 될 수 있습니다.

12. AED 제조업체를 위한 맞춤형 리튬 배터리 솔루션

동관 이잔 전자 기술 유한회사는 장비 제조업체를 대상으로 맞춤형 리튬 배터리 팩 개발 및 OEM/ODM 제조 서비스를 제공합니다.

당사의 배터리 개발 프로세스는 다음을 지원할 수 있습니다:

• 배터리 요구 사항 분석
• 세포 선택
• 배터리 팩 구조 설계
• BMS 개발
• 시제품 샘플링
• 전기 시험
• 배터리 팩 조립
• 생산 검사
• OEM/ODM 제조

AED 프로젝트의 경우, 배터리 설계는 실제 장비 요구 사항을 바탕으로 이루어져야 합니다. 당사의 엔지니어링 팀은 AED 제조업체와 협력하여 전압, 용량, 충전 성능, 기계적 구조, BMS 기능 및 적용 가능한 시험 요건을 평가할 수 있습니다.

배터리 사양은 양산 전에 엔지니어링 검증 절차를 거쳐 확인되어야 합니다.

자주 묻는 질문

AED에는 어떤 종류의 리튬 배터리가 사용되나요?

AED는 1차 리튬 전지 또는 재충전식 리튬이온 배터리 팩을 사용할 수 있습니다. 선택은 AED의 전기적 구조, 용도, 점검 주기 및 규제 요건에 따라 달라집니다.

리튬이온 배터리를 AED에 맞게 맞춤 제작할 수 있나요?

네. 재충전식 리튬이온 배터리 팩은 AED의 전압, 용량, 전류, 크기, 커넥터, BMS 및 충전 요구 사항에 따라 맞춤형으로 제작할 수 있습니다.

AED 배터리는 몇 번의 충격을 견딜 수 있나요?

충격 횟수는 배터리, AED 모델, 작동 조건, 에너지 설정 및 테스트 절차에 따라 달라집니다. 이는 제조사의 사양 및 시스템 검증 과정을 통해 확인해야 합니다.

AED 배터리에 BMS가 필요한가요?

충전식 리튬이온 배터리 팩에는 일반적으로 적절한 배터리 관리 및 보호 기능이 필요합니다. 1차 리튬 배터리의 경우, 전기적 및 안전 관련 요구 사항이 다릅니다.

AED 배터리는 추운 환경에서도 작동할 수 있나요?

저온 환경에서는 배터리 성능이 달라질 수 있습니다. 배터리와 AED는 지정된 작동 온도 및 방전 조건에서 평가해야 합니다.

AED 배터리 견적을 받기 위해서는 어떤 정보가 필요한가요?

일반적으로 공급업체는 AED 모델, 배터리 화학 성분, 전압, 용량, 충전 방식, 피크 전류, 치수, 커넥터, BMS 요구 사항, 작동 온도, 그리고 필요한 인증 또는 시험 정보를 필요로 합니다.

결론

AED 배터리 설계에는 배터리, 충전 회로, 제세동 시스템, BMS, 기계적 외장 및 의료 기기 요구 사항 간의 조화가 필요합니다.

OEM/ODM 프로젝트의 경우, 배터리는 AED의 실제 작동 조건을 고려하여 개발되어야 합니다. 전기적 성능, 안전 보호 기능, 환경적 특성 및 생산 품질은 문서화된 엔지니어링 프로세스를 통해 검증되어야 합니다.

맞춤형 리튬 배터리 제조업체는 초기 요구사항 및 시제품 설계 단계부터 검증 및 양산 단계에 이르기까지 이 전 과정을 지원할 수 있습니다.
